Arandela Inoxidable
Arandela Plana Inoxidable T-316
Arandela plana fabricada en acero inoxidable 316, diseñada para distribuir cargas y proteger superficies de contacto en aplicaciones mecánicas expuestas a ambientes corrosivos, marinos o químicos.
- Tipo: Arandela plana
- Material: Acero inoxidable 316
- Dimensiones: Estándar industrial inoxidable

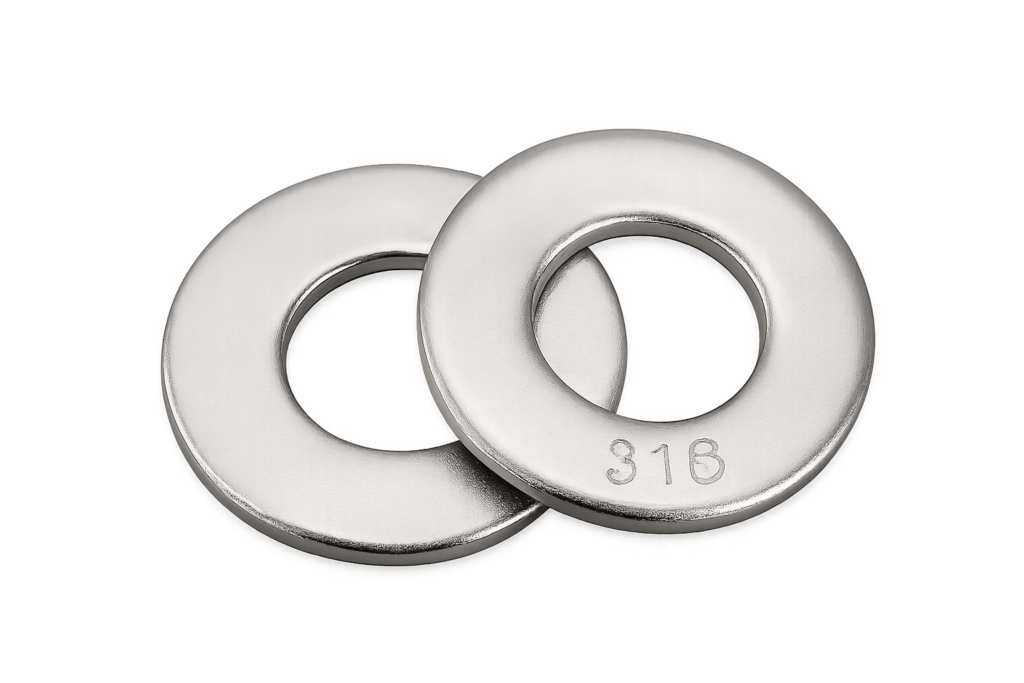

- Marcado: “316” estampado en tamaños #10 y menores
- Acabado: ASTM A380 / A380M
- Aplicación: Protección y distribución de carga
- Resistencia: Alta resistencia a corrosión y agua salada
DIMENSIONES
NA
MATERIAL
Acero inoxidable 316
RESISTENCIA
Alta resistencia química
MARCADO
“316” estampado
FINALIZADO
ASTM A380 / A380M
TABLA INFORMATIVA
Tabla de dimensiones
| Tamaño | E Diámetro del cuerpo |
F Ancho entre pisos |
H Altura de cabeza |
|||
|---|---|---|---|---|---|---|
| Máx | Min | Máx | Min | Máx | Min | |
| 1/4 | .2500 | .2450 | .438 | .428 | .163 | .150 |
| 5/16 | .3125 | .3065 | .500 | .489 | .211 | .195 |
| 3/8 | .3750 | .3690 | .562 | .551 | .243 | .226 |
| 7/16 | .4375 | .4305 | .625 | .612 | .291 | .272 |
| 1/2 | .5000 | .4930 | .750 | .736 | .323 | .302 |
| 9/16 | .5625 | .5545 | .812 | .798 | .371 | .348 |
| 5/8 | .6250 | .6170 | .938 | .922 | .403 | .378 |
| 3/4 | .7500 | .7410 | 1.125 | 1.100 | .483 | .455 |
| 7/8 | .8750 | .8660 | 1.312 | 1.285 | .563 | .531 |
| 1 | 1.0000 | .9900 | 1.500 | 1.469 | .627 | .591 |
| 1-1/8 | 1.1250 | 1.1140 | 1.688 | 1.631 | .718 | .658 |
| 1-1/4 | 1.2500 | 1.2390 | 1.875 | 1.812 | .813 | .749 |
| 1-3/8 | 1.3750 | 1.3630 | 2.062 | 1.994 | .878 | .810 |
| 1-1/2 | 1.5000 | 1.4880 | 2.250 | 2.175 | .974 | .902 |
| 1-3/4 | 1.7500 | 1.7380 | 2.625 | 2.538 | 1.134 | 1.054 |
* Dimensiones en pulgadas.
