Arandela plana métrica inoxidable T316
Arandela Inoxidable

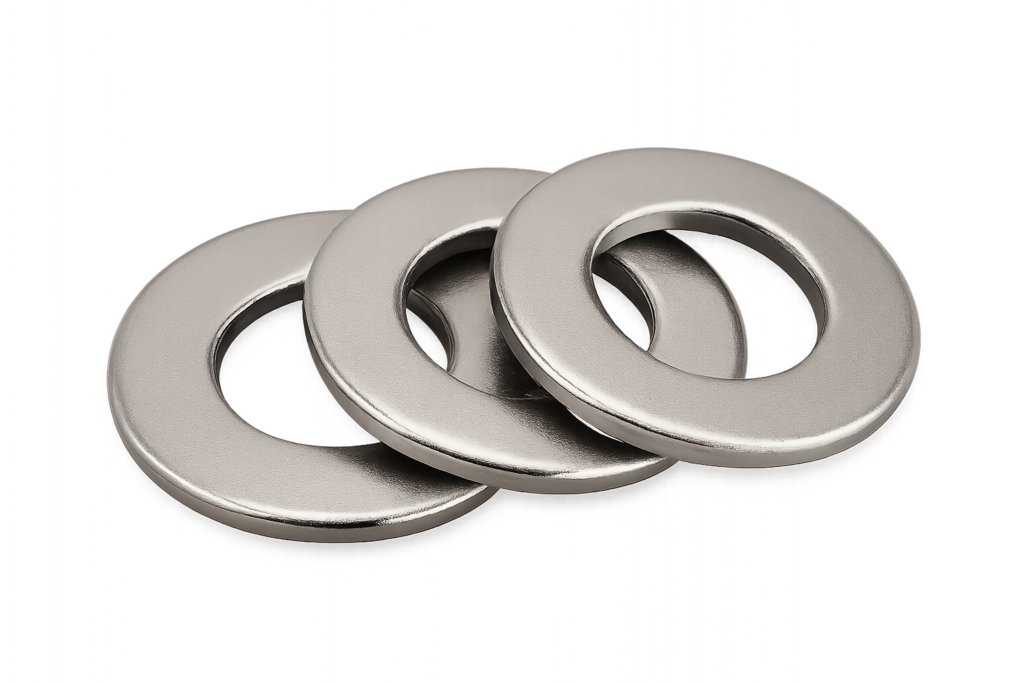

Arandela plana métrica inoxidable T316
Arandela plana métrica fabricada en acero inoxidable T316, diseñada para distribuir cargas y proteger superficies de contacto en aplicaciones industriales, marinas y químicas con alta resistencia a la corrosión.
- Norma: DIN 125 Tipo A
- Tipo: Arandela plana métrica
- Material: Acero inoxidable A4 / T316
- Dureza: 140-250 HV
- Marcado: A4+ excepto tamaño M6 y menores
- Acabado: ASTM A380 / A380M
- Aplicación: Distribución de carga y protección de superficies
DIMENSIONES
DIN 125 Tipo A
MATERIAL
Acero inoxidable T316
DUEREZA
140-250 HV
MARCADO
A4+ (excepto ≤ M6)
FINALIZADO
ASTM A380 / A380M
TABLA INFORMATIVA
| Tamaño de rosca | ID Diámetro interior |
OD Diámetro exterior |
TH Grosor |
|||
|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | Max. | Min. | |
| M2 | 2.34 | 2.2 | 5 | 4.70 | 0.35 | 0.25 |
| M2.5 | 2.84 | 2.7 | 6 | 5.70 | 0.55 | 0.45 |
| M3 | 3.38 | 3.2 | 7 | 6.64 | 0.55 | 0.45 |
| M4 | 4.48 | 4.3 | 9 | 8.64 | 0.90 | 0.70 |
| M5 | 5.48 | 5.3 | 10 | 9.64 | 1.10 | 0.90 |
| M6 | 6.62 | 6.4 | 12 | 11.57 | 1.80 | 1.40 |
| M7 | 7.62 | 7.4 | 14 | 13.57 | 1.80 | 1.40 |
| M8 | 8.62 | 8.4 | 16 | 15.57 | 1.80 | 1.40 |
| M10 | 10.77 | 10.5 | 20 | 19.48 | 2.20 | 1.80 |
| M12 | 13.27 | 13.0 | 24 | 23.48 | 2.70 | 2.30 |
| M14 | 15.27 | 15.0 | 28 | 27.48 | 2.70 | 2.30 |
| M16 | 17.27 | 17.0 | 30 | 29.48 | 3.30 | 2.70 |
| M18 | 19.33 | 19.0 | 34 | 33.38 | 3.30 | 2.70 |
| M20 | 21.33 | 21.0 | 37 | 36.38 | 3.30 | 2.70 |
| M22 | 23.33 | 23.0 | 39 | 38.38 | 3.30 | 2.70 |
| M24 | 25.33 | 25.0 | 44 | 43.38 | 4.30 | 3.70 |
| M27 | 28.33 | 28.0 | 50 | 49.38 | 4.30 | 3.70 |
| M30 | 31.39 | 31.0 | 56 | 55.26 | 4.30 | 3.70 |
| M33 | 34.62 | 34.0 | 60 | 58.80 | 5.60 | 4.40 |
| M36 | 37.62 | 37.0 | 66 | 64.80 | 5.60 | 4.40 |
| M42 | 43.62 | 43.0 | 78 | 76.80 | 8.00 | 6.00 |
