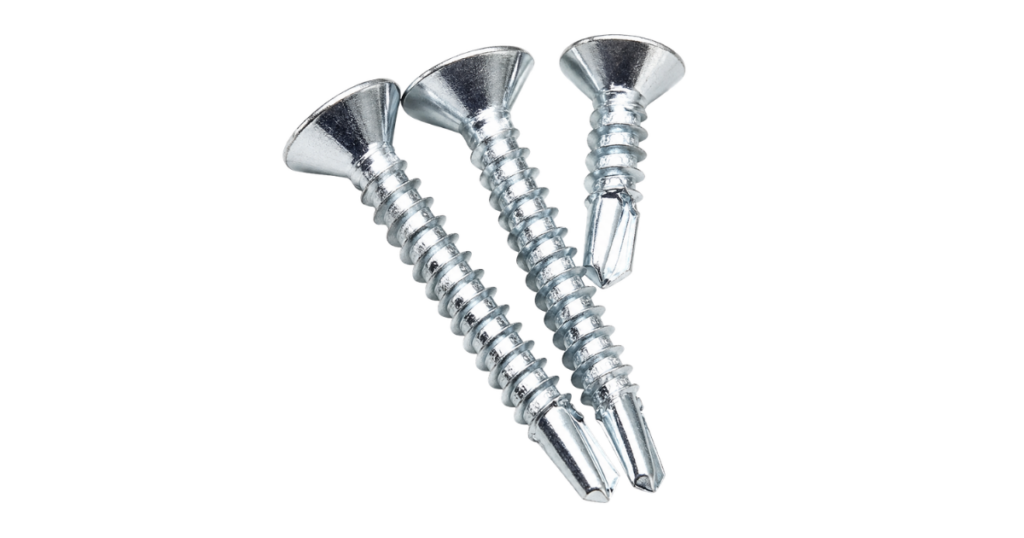

Pija Cab. plana punta broca PH galvanizada​

Pija Cab. plana punta broca PH galvanizada

Biselados bajo la cabeza para usar en agujeros avellanados. Use estos tornillos para fijar aluminio a estructuras de aluminio y acero. Ahorra tiempo y esfuerzo al perforar sus propios agujeros y fijarlos en una sola operación. Fabricados en acero aleado, están recubiertos para resistir la corrosión en ambientes húmedos. La longitud se mide desde la parte superior de la cabeza.

DIMENSIONES

ASME B18.6.3
SAE J78

MATERIAL

Acero al carbono

ROSCA

Totalmente roscado

PUNTA

Tipo broca (autoperforante)

FINALIZADO

Zinc (Fe/Zn 3AN)

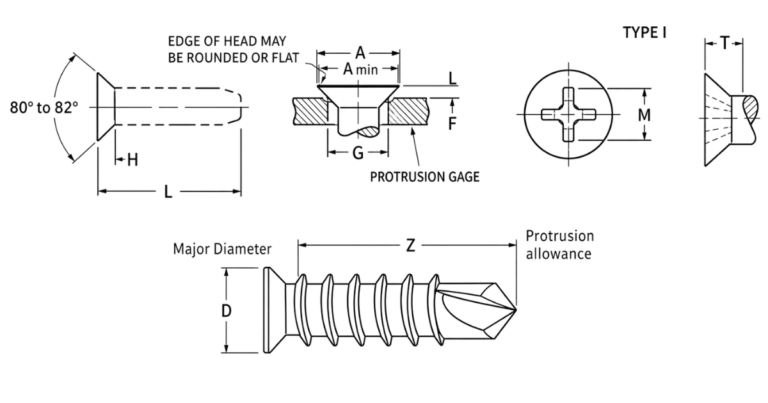

TABLA INFORMATIVA

Tamaño nominal o diámetro A
Diámetro de la cabeza
H
Altura de la cabeza
Ref.
M
Diámetro del hueco
Ref.
P
Profundidad de penetración
Tamaño del destornillador F
Protusión sobre diámetro
G
Diámetro de medición
Max.Min. Max.Min. Max.Min.
#6.262.238.083.168.095.0722.036.021.220
#8.312.285.100.182.110.0872.039.023.267
#10.362.333.116.198.125.1022.042.025.313
#12.412.380.132.262.139.1163.045.027.362
1/4.477.442.153.276.154.1313.050.029.424
5/16.597.556.191.358.196.1744.057.034.539
Tamaño nominal Hilos por pulgada D
Diámetro mayor
Diámetro menor Z
Protusión
Ref.
Diámetro de la punta
Max.Min. Max.Min. Max.Min.
#620.139.135.104.099.190.116.110
#818.166.161.122.116.211.136.130
#1016.189.183.141.135.300.156.150
#1214.215.209.164.157.353.183.177
1/414.246.240.192.185.393.222.217
5/1612.314.305.272.263.421.274.268
