Pija K-LATH P/Broca Galvanizada​
Tornillo de fijacion

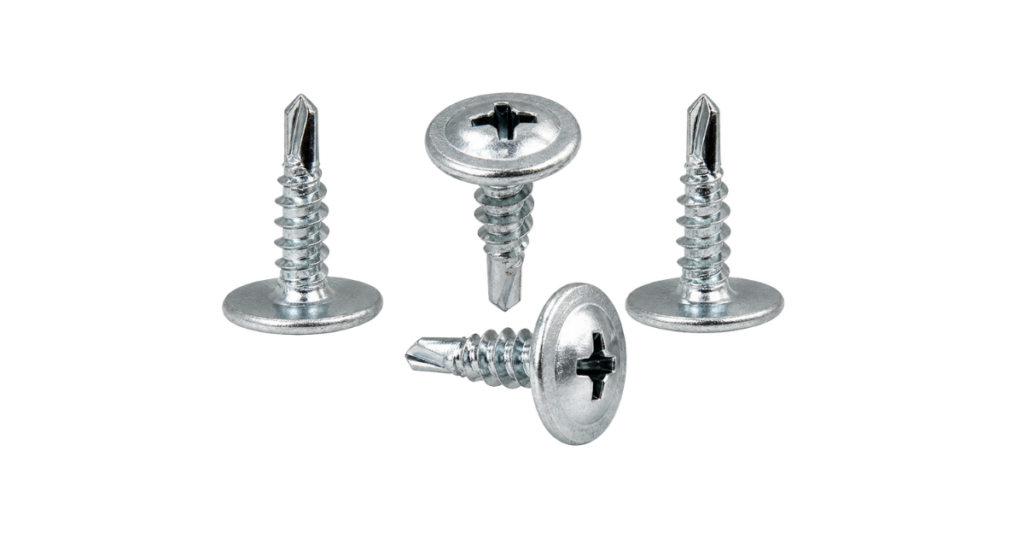

Pija K-LATH P/Broca Galvanizada

La pija K-Lath es para uso ligero y está diseñada para unir elementos laminados delgados, cocido de láminas, y en aplicaciones de metal mecánica se ocupan como sustitutos del remache tipo pop.

  • Dimensiones: ASME B18.6.3
  • Material: Acero de bajo carbón 1018 a 1022 o equivalente aprobado por Fastenal
  • Mecánicas: Dureza superficial 450–720 HV 0.3
  • Profundidad de la capa superficial: 0.0004 mínimo (450 HV min)
  • Resistencia a la torsión acorde con ASME B18.6.3
  • Roscas: ASME B18.6.1 (rosca laminada)
  • Acabado: Fe/Zn 3AN según ASTM F1941/F1941M
VER TABLA
COTIZAR POR WHATSAPP

DIMENSIONES

ASME B18.6.3

MATERIAL

Acero bajo carbón 1018–1022

HILOS

laminada

RESISTENICA

Alta resistencia a torsión

FINALIZADO

Zinc (Fe/Zn 3AN)

TABLA INFORMATIVA

Tamaño nominal U
Espesor		 Dk
Diámetro de la cabeza		 W
Diámetro exterior		 R
Radio		 H
Altura de la cabeza		 m
Diámetro del hueco		 Q
Penetración del hueco
Ref. Ref. Min. Max. Min. Min. Max. Ref. Min. Max.
#6-18 .047 .236 .295 .315 .06 .078 .087 .161 .055 .075
#7-16 .255 .335 .354 .078 .091 .173 .069 .089
#8-15 .275 .414 .433 .082 .094 .181 .075 .095
#10-12 .315 .452 .472 .087 .102 .189 .083 .102
Tamaño nominal Tamaño de accionamiento D
Diámetro mayor		 Resistencia de la torsión (in-lbs)
Min.
Min. Max.
#6-182.134.14224
#7-16.148.15730
#8-15.161.16939
#10-12.185.19556
L Tolerancia (L) Longitud del tornillo Lt
L ≤ 1"+0 / -0.03L ≤ 2"Rosca completa
1" < L ≤ 2"+0 / -0.052" < L ≤ 3"Lt = 2" +0.08 / -0
2" < L ≤ 3"+0 / -0.06L > 3"Lt = 2-1/2" +0.08 / -0
3" < L ≤ 6"+0 / -0.08
