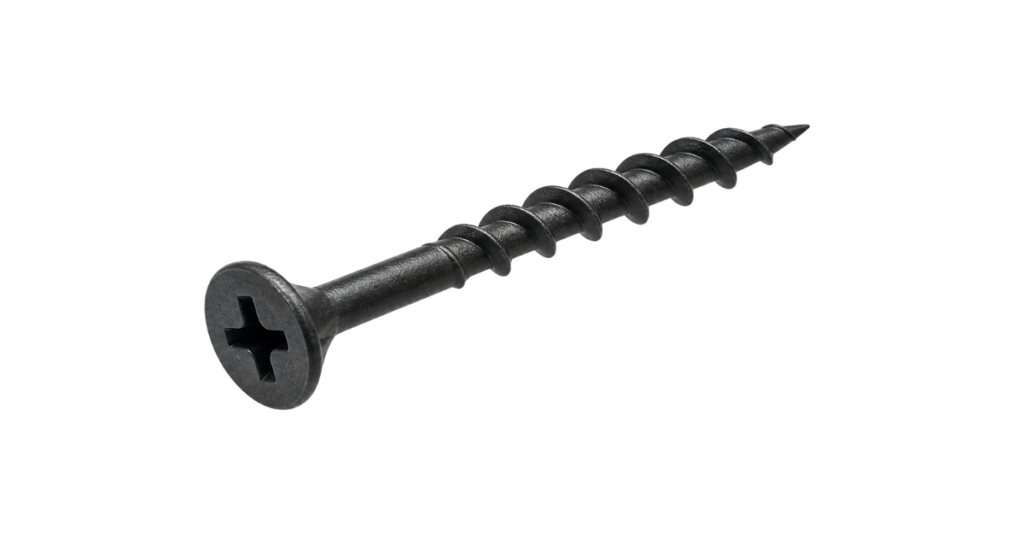

Pija para madera multiusos PH negra
Tornillo de Fijacion
Pija para madera multiusos PH negra
La alternancia de roscas altas y bajas minimiza el par de apriete y permite que el tornillo sujete más material entre las roscas, lo que proporciona una sujeción más firme y una mayor resistencia al desprendimiento que los tornillos estándar para paneles de yeso o madera. Su cuello curvo se hunde en el panel de yeso sin dañar la superficie del papel. Estos tornillos son de acero fosfatado negro para resistir la corrosión en ambientes secos. La longitud se mide desde la parte superior de la cabeza.
- Tipo de accionamiento: Cruceta avellanada
- Material: Acero de bajo carbono 1018-1022
- Dureza: Superficie HRC 45 a 61
- Requisitos de rosca: Tornillos de rosca laminada según ASME B18.6.1
- Profundidad de dureza: 0.1 mm mínimo, núcleo HRC 21 a 45
- Acabado: Fosfato negro, 48 hrs para óxido rojo
NORMA
ASME B18.6.1
MATERIAL
Acero bajo carbono
1018 – 1022
HILOS
Roscado laminado
DUREZA
HRC 45–61
FINALIZADO
Fosfato negro
TABLA INFORMATIVA
| Tamaño nominal o diámetro | A Diámetro de la cabeza |
H Grosor de la cabeza |
R Diámetro del rebaje |
Penetración del rebaje | Tamaño del destornillador | D Diámetro mayor |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | ||
| #6-8 | .347 | .315 | .031 | .020 | .201 | .176 | .116 | .093 | 2 | .154 | .142 |
| #7-8 | .355 | .315 | .031 | .020 | .201 | .176 | .116 | .093 | 2 | .172 | .159 |
| #8-8 | .363 | .315 | .039 | .020 | .201 | .176 | .116 | .093 | 2 | .180 | .163 |
| #10-8 | .363 | .334 | .039 | .020 | .204 | .190 | .125 | .098 | 2 | .210 | .180 |
| Tolerancia de longitud | Up to 1 in. incl.: -0, +0.060 | Over 1 in.: -0, +0.100 |
| Longitud del tornillo | Longitud de la rosca |
|---|---|
| 1" ≤ L ≤ 2 1/4" | Full thread |
| 2 1/4" < L ≤ 3" | Lt = 2" +0.08 / -0.00 |
| L > 3" | Lt = 2 1/2" +0.08 / -0.00 |
