Tornillo

Socket Botón (Button Head) aleación NC/NF

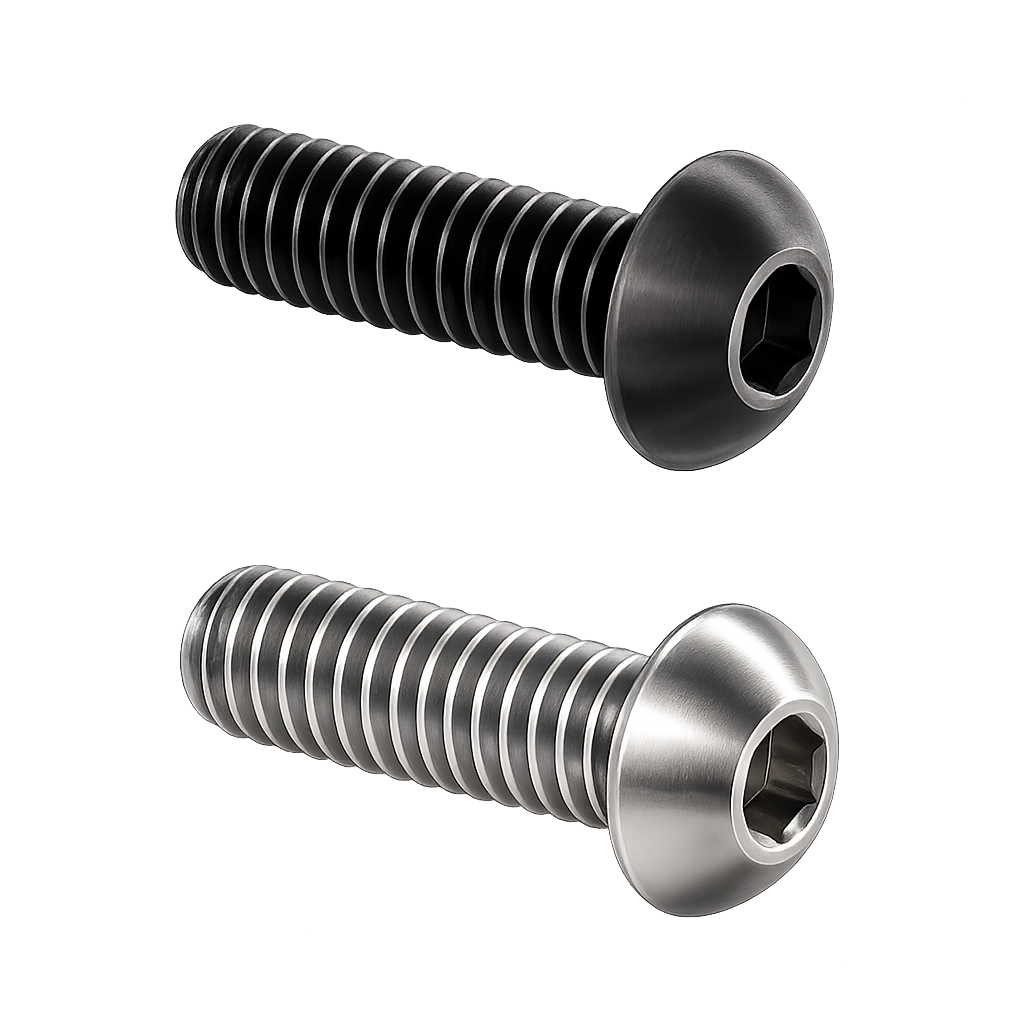

Tornillo socket de cabeza botón fabricado en acero aleado, diseñado para aplicaciones donde se requiere una cabeza de bajo perfil con acabado estético. Ofrece alta resistencia mecánica y se utiliza ampliamente en ensambles industriales y maquinaria.

Material: Acero aleado
Norma: ASTM F835
Dimensiones: ASME B18.3
Tipo de cabeza: Botón (Button Head)
Rosca: UNC / UNF (Clase 3A)
Dureza: 39–44 HRC
Uso: Ensambles mecánicos, estructuras ligeras y aplicaciones estéticas

DIMENSIONES

ASME B18.3

MATERIAL

Acero aleado ASTM F835 (39–44 HRC)

HILOS

UNC / UNF Clase 3A

MARCADO

Identificación del fabricante

FINALIZADO

Óxido negro

TABLA INFORMATIVA

Tamaño nominal o diámetro básico del tornillo		A		H		S	J		T	F		L
		Diámetro de la cabeza		Altura de la cabeza		Altura del lado de la cabeza	Tamaño del casquillo hexagonal		Clave	Diámetro de transición del filete		Longitud máxima estándar
		Max.	Min.	Max.	Min.	Ref.		Nom.	Min.	Max.	Min.	Nom.
#2	0.0860	0.164	0.154	0.046	0.038	0.010	...	0.050	0.028	0.106	0.096	0.50
#4	0.1120	0.213	0.201	0.059	0.051	0.015	1/16	0.062	0.035	0.132	0.122	0.50
#5	0.1250	0.238	0.226	0.066	0.058	0.015	5/64	0.078	0.044	0.145	0.135	0.50
#6	0.1380	0.262	0.250	0.073	0.063	0.015	5/64	0.078	0.044	0.158	0.148	0.63
#8	0.1640	0.312	0.298	0.087	0.077	0.015	3/32	0.094	0.052	0.194	0.184	0.75
#10	0.1900	0.361	0.347	0.101	0.091	0.020	1/8	0.125	0.070	0.220	0.210	1.00
1/4	0.2500	0.437	0.419	0.132	0.122	0.031	5/32	0.156	0.087	0.290	0.280	1.00
5/16	0.3125	0.547	0.527	0.166	0.152	0.031	3/16	0.188	0.105	0.353	0.343	1.00
3/8	0.3750	0.656	0.636	0.199	0.185	0.031	7/32	0.219	0.122	0.415	0.405	1.25
1/2	0.5000	0.875	0.851	0.265	0.245	0.046	5/16	0.312	0.175	0.560	0.540	2.00
5/8	0.6250	1.000	0.970	0.331	0.311	0.062	3/8	0.375	0.210	0.685	0.665	2.00
