Tornillo Hexagonal
Tornillo Cab. Hexagonal Acero Clase Metrica 8.8

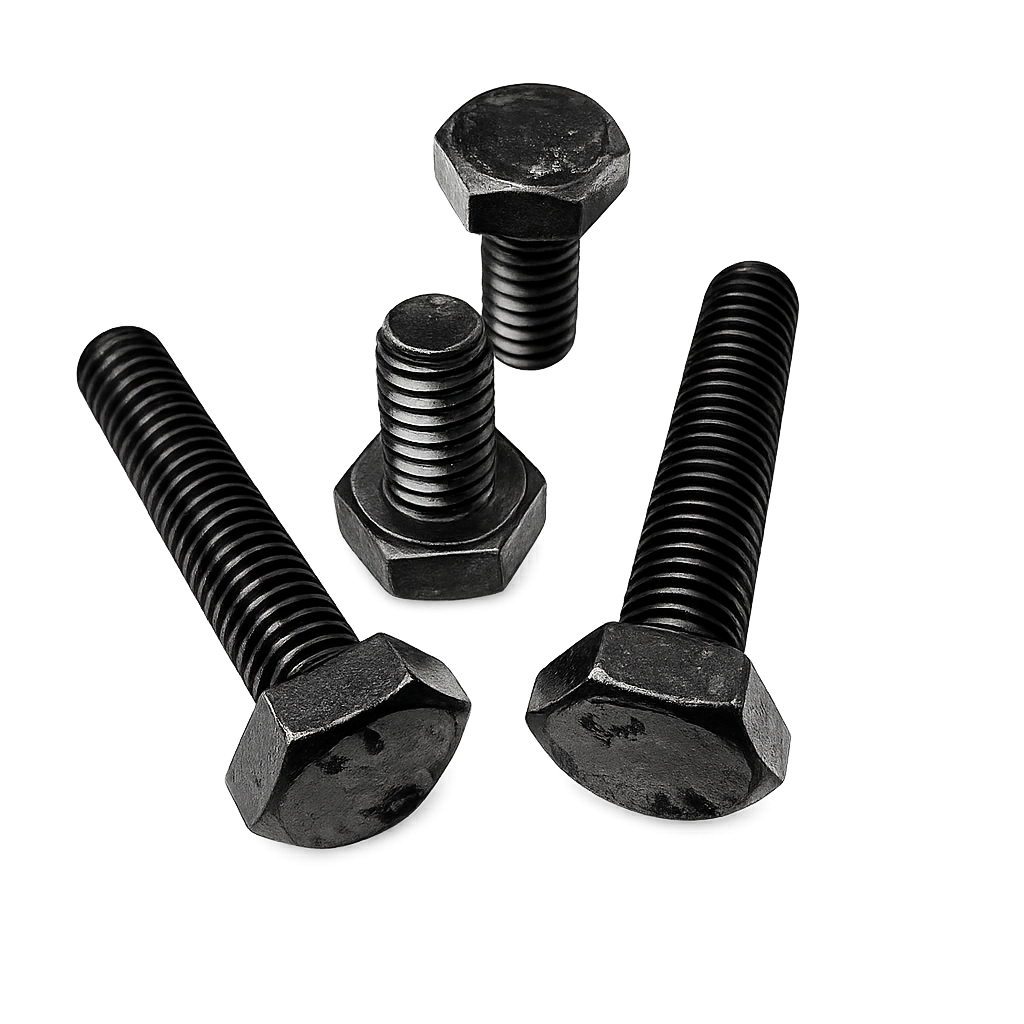

Tornillo de acero al carbono clase 8.8 con cabeza hexagonal, diseñado para aplicaciones mecánicas de alta resistencia en maquinaria, estructuras y equipos. Fabricado bajo norma DIN, con rosca métrica y excelente desempeño en condiciones exigentes. La longitud se mide desde debajo de la cabeza.
- Material: Acero al carbono
- Clase: 8.8
- Norma: DIN 933
- Rosca: Métrica (ISO 724 / ISO 965-1)
- Acabado: Zincado o negro
- Uso: Aplicaciones mecánicas y estructurales de alta resistencia
DIMENSIONES
DIN 933
MATERIAL
ISO 898-1 Clase 8.8
HILOS
ISO 724 / ISO 965-1 (6g)
MARCADO
Identificación del fabricante + 8.8
FINALIZADO
ISO 4042 / Zn5 / An
TABLA INFORMATIVA
| Tamaño (M) | d Diámetro mayor (mm) |
s Ancho entre caras (mm) |
k Altura de cabeza (mm) |
|||
|---|---|---|---|---|---|---|
| Mín. | Máx. | Mín. | Máx. | Mín. | Máx. | |
| M3 | 2.87 | 2.98 | 5.32 | 5.5 | 1.68 | 2.12 |
| M4 | 3.83 | 3.97 | 6.78 | 7 | 2.68 | 2.92 |
| M5 | 4.82 | 4.97 | 7.78 | 8 | 3.35 | 3.65 |
| M6 | 5.94 | 5.97 | 9.78 | 10 | 3.85 | 4.15 |
| M7 | 6.94 | 6.97 | 10.73 | 11 | 4.65 | 4.95 |
| M8 | 7.94 | 7.97 | 12.73 | 13 | 5.15 | 5.45 |
| M10 | 9.72 | 9.98 | 16.73 | 17 | 6.22 | 6.48 |
| M12 | 11.70 | 11.96 | 18.67 | 19 | 7.82 | 8.18 |
| M14 | 13.62 | 13.96 | 21.67 | 22 | 8.62 | 8.98 |
| M16 | 15.68 | 15.96 | 23.67 | 24 | 10.18 | 10.82 |
| M18 | 17.63 | 17.98 | 26.67 | 27 | 11.28 | 11.72 |
| M20 | 19.62 | 19.98 | 29.67 | 30 | 12.28 | 12.72 |
| M22 | 21.63 | 21.98 | 31.67 | 32 | 13.78 | 14.22 |
| M24 | 23.57 | 23.98 | 35.38 | 36 | 14.63 | 15.35 |
| M27 | 26.53 | 26.92 | 40 | 41 | 17.05 | 17.95 |
| M30 | 29.52 | 29.92 | 45 | 46 | 18.28 | 19.12 |
| M33 | 32.52 | 32.94 | 50 | 52 | 20.58 | 21.42 |
| M36 | 35.48 | 35.94 | 55 | 56 | 22.08 | 22.92 |
| M39 | 38.48 | 38.94 | 60 | 61 | 24.58 | 25.42 |
| M42 | 41.47 | 41.97 | 65 | 66 | 25.58 | 26.42 |
| M45 | 44.43 | 44.97 | 70 | 71 | 27.58 | 28.42 |
| M48 | 47.39 | 47.97 | 75 | 76 | 29.58 | 30.42 |
| M52 | 51.39 | 51.99 | 80 | 81 | 32.50 | 33.50 |
* Dimensiones en milimetros.
