Tornillo socket

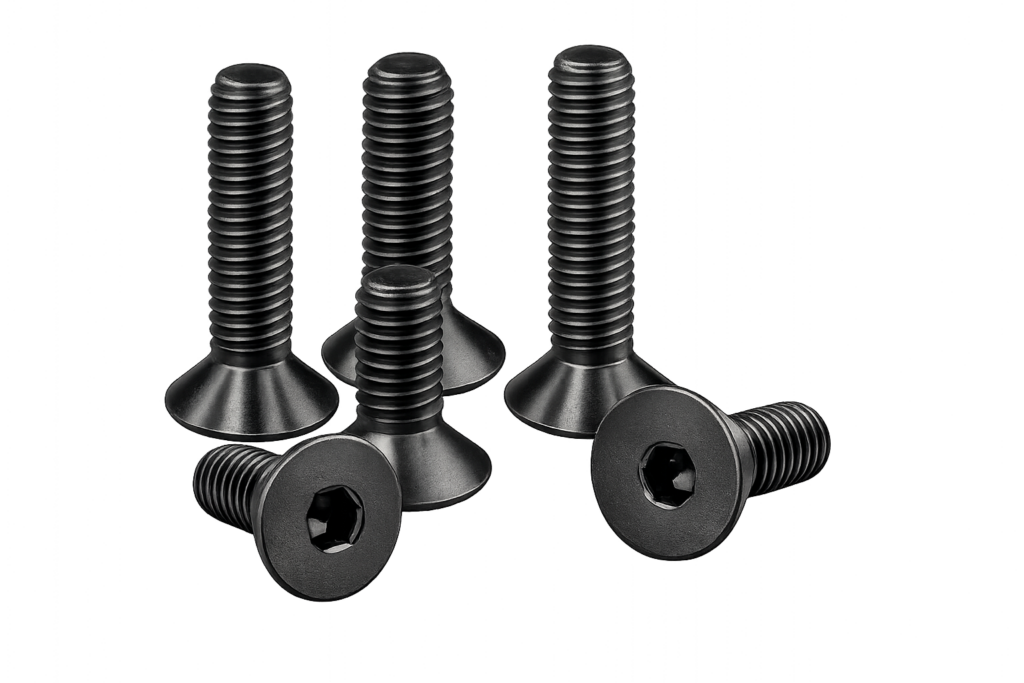

Tornillo Socket Cab. Plana

Tornillo socket de cabeza plana (avellanada) fabricado en acero aleado, diseñado para aplicaciones donde se requiere que la cabeza quede al ras de la superficie. Su diseño permite un ajuste preciso en alojamientos avellanados y ofrece alta resistencia mecánica. La longitud se mide desde la parte superior de la cabeza.

  • Material: Acero aleado (ASTM F835)
  • Tipo de cabeza: Avellanada (Socket plana)
  • Norma: ASME B18.3
  • Rosca: UNC / UNRC
  • Resistencia: Alta resistencia mecánica
  • Uso: Ensambles de precisión y superficies al ras
VER TABLA
COTIZAR POR WHATSAPP

DIMENSIONES

ASME B18.3

MATERIAL

Acero aleado ASTM F835

HILOS

ASME B1.1 (UNC / UNRC)

MARCADO

Identificación del fabricante

FINALIZADO

Óxido negro

TABLA INFORMATIVA

Tamaño ds
Diámetro cuerpo		 A
Diámetro cabeza		 H
Altura cabeza		 G
Hexágono interno		 P
Altura avellanado		 J
Avellanado		 t
Llave
MaxMin MaxMin MaxMin MaxMin MaxMin MaxMin MaxMin
#0.060.056.136.117.064.070.077.044.026.035.050.025.031
#1.073.069.168.143.054.101.100.048.028.051.050.031.035
#2.086.082.197.168.073.124.123.061.031.053.050.038.044
#3.099.094.226.193.084.148.147.064.033.065.062.044.051
#4.112.107.255.218.083.172.171.057.036.065.062.055.055
#5.125.120.281.240.090.196.195.069.037.079.078.061.061
#6.138.132.307.263.097.220.219.060.037.079.078.066.066
#8.164.158.359.311.112.267.266.063.039.095.093.079.076
1/4.250.244.531.440.136.316.315.082.047.127.125.111.111
5/16.312.306.656.540.160.350.349.082.047.127.125.111.111
3/8.375.368.781.640.190.390.389.100.060.150.150.125.125
7/16.437.430.906.740.220.440.439.125.073.187.187.159.159
1/2.500.4931.031.840.250.490.489.156.093.250.250.187.187
5/8.625.6171.2811.040.310.600.599.187.110.312.312.250.250
3/4.750.7421.5311.240.370.710.709.250.150.375.375.312.312
