Inicio  >  Productos  >  Tornillos  >  Producto

Tornillo

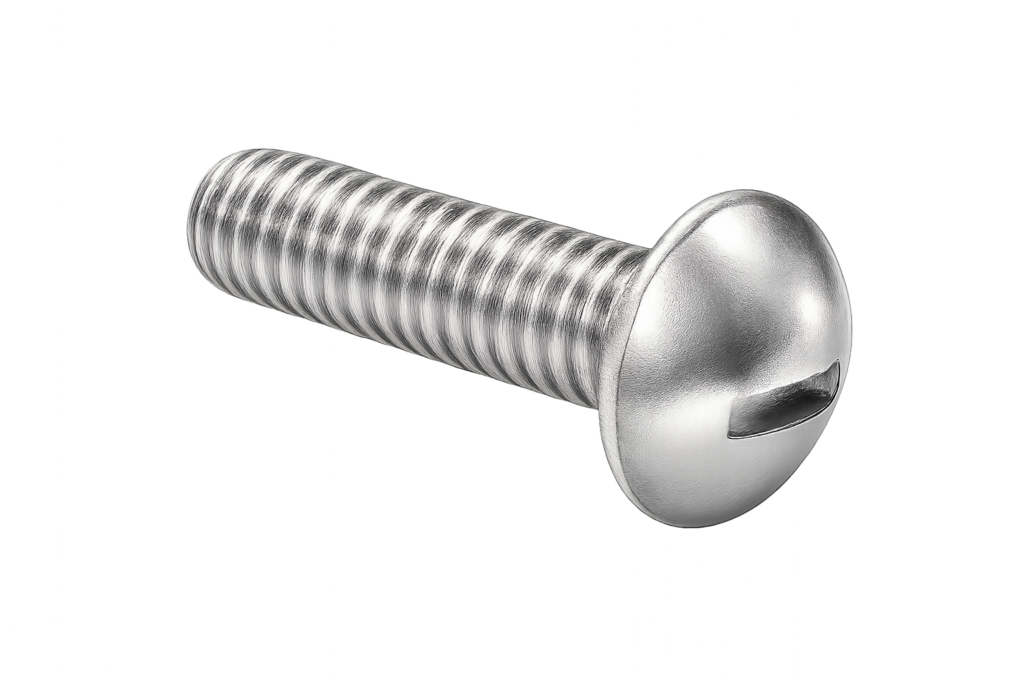

Tornillo Cab. Gota Ranurado

Tornillo de cabeza gota ranurada fabricado en acero al carbono, diseñado para aplicaciones generales donde se requiere un acabado estético y funcional. Su cabeza abovedada proporciona una distribución uniforme de carga y fácil instalación.

  • Material: Acero al carbono
  • Norma: ASME B18.6.3
  • Tipo de cabeza: Gota (abovedada)
  • Tipo de ranura: Ranurado (plano)
  • Rosca: UNC / UNF
  • Clase de rosca: 2A
  • Acabado: Zincado (Fe/Zn 3AN)
  • Uso: Aplicaciones generales, ensambles ligeros y fijación básica
VER TABLA
COTIZAR POR WHATSAPP

DIMENSIONES

ASME B18.6.3

MATERIAL

Acero al carbono

HILOS

UNC / UNF – Clase 2A

MARCADO

No aplica / estándar comercial

FINALIZADO

Zincado Fe/Zn 3AN (ASTM F1941/F1941M)

TABLA INFORMATIVA

Tamaño nominal A
Diámetro de la cabeza		 H
Altura de la cabeza		 J
Ancho de la ranura		 T
Profundidad de la ranura
Max.Min. Max.Min. Max.Min. Max.Min.
#0.113.099.053.043.023.016.039.029
#1.138.122.061.051.026.019.044.033
#2.162.146.069.059.031.023.048.037
#3.187.169.078.067.035.027.053.040
#4.211.193.086.075.039.031.058.044
#5.236.217.095.083.043.035.063.047
#6.260.240.103.091.048.039.068.051
#8.309.287.120.107.054.045.077.058
#10.359.334.137.123.060.050.087.065
#12.408.382.153.139.067.056.096.073
1/4.472.443.175.160.075.064.109.082
5/16.590.557.216.198.084.072.132.099
3/8.708.670.256.237.094.081.155.117
1/2.813.766.355.332.106.091.211.159
5/81.000.944.438.411.133.116.258.195
