Tornillo Cab. Hexagonal de acero inoxidable 316
Tornillo Hexagonal Inoxidable
Tornillo Cab. Hexagonal de acero inoxidable 316

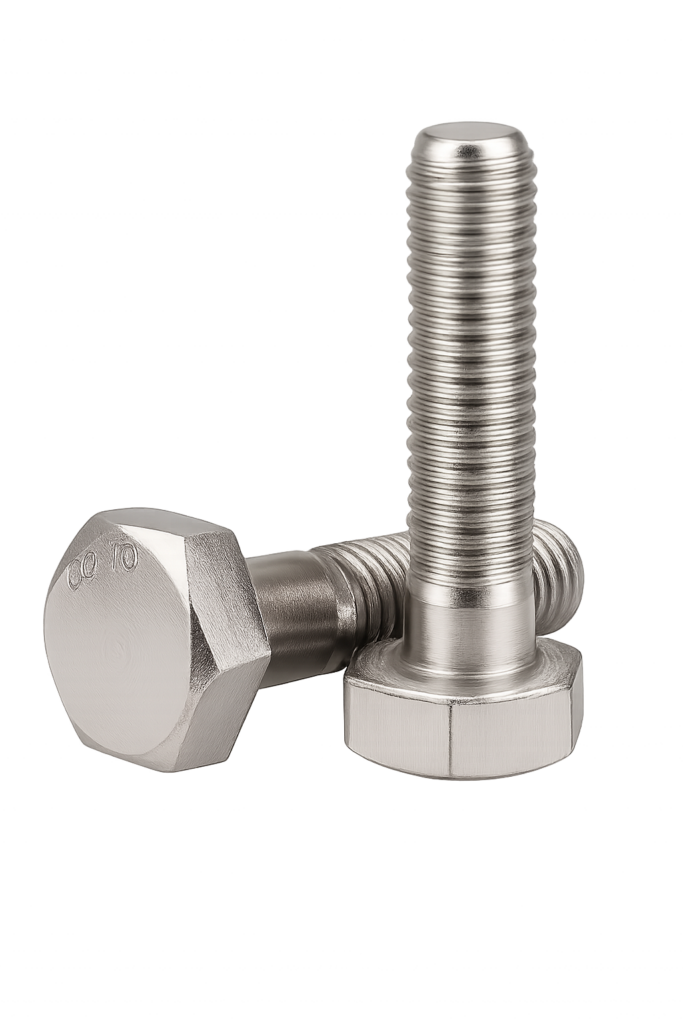

Tornillo de cabeza hexagonal fabricado en acero inoxidable 316, diseñado para aplicaciones de alta exigencia en ambientes corrosivos como exposición química o agua salada. Ofrece excelente resistencia y durabilidad
- Norma: ASME B18.2.1
- Material: Acero inoxidable 316
- Propiedades mecánicas: ASTM F593 (Grupo 2, condición CW)
- Rosca: ASME B1.1 (UNC / UNF / UNS, Clase 2A)
- Marcado: F593G para tamaños hasta 5/8, F593H para mayores
- Acabado: ASTM A380 / A380M
- Medición de longitud: Desde debajo de la cabeza
DIMENSIONES
ASME B18.2.1
MATERIAL
Acero inoxidable 316
HILOS
UNC / UNF / UNS
Clase 2A
MARCADO
F593G / F593H
FINALIZADO
ASTM A380 / A380M
TABLA INFORMATIVA
| Tamaño nominal | E Diámetro del cuerpo o tamaño completo |
F Ancho entre caras planas |
H Altura de la cabeza |
|||
|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | Max. | Min. | |
| 1/4 | 0.2500 | 0.2450 | 0.438 | 0.428 | 0.163 | 0.150 |
| 5/16 | 0.3125 | 0.3065 | 0.500 | 0.489 | 0.211 | 0.195 |
| 3/8 | 0.3750 | 0.3690 | 0.562 | 0.551 | 0.243 | 0.226 |
| 7/16 | 0.4375 | 0.4305 | 0.625 | 0.612 | 0.291 | 0.272 |
| 1/2 | 0.5000 | 0.4930 | 0.750 | 0.736 | 0.323 | 0.302 |
| 9/16 | 0.5625 | 0.5545 | 0.812 | 0.798 | 0.371 | 0.348 |
| 5/8 | 0.6250 | 0.6170 | 0.938 | 0.922 | 0.403 | 0.378 |
| 3/4 | 0.7500 | 0.7410 | 1.125 | 1.100 | 0.483 | 0.455 |
| 7/8 | 0.8750 | 0.8660 | 1.312 | 1.285 | 0.563 | 0.531 |
| 1 | 1.0000 | 0.9900 | 1.500 | 1.469 | 0.627 | 0.591 |
| 1 1/8 | 1.1250 | 1.1140 | 1.688 | 1.631 | 0.718 | 0.658 |
| 1 1/4 | 1.2500 | 1.2390 | 1.875 | 1.812 | 0.813 | 0.749 |
| 1 1/2 | 1.5000 | 1.4880 | 2.250 | 2.175 | 0.974 | 0.902 |
| 1 3/4 | 1.7500 | 1.7380 | 2.625 | 2.538 | 1.134 | 1.054 |
