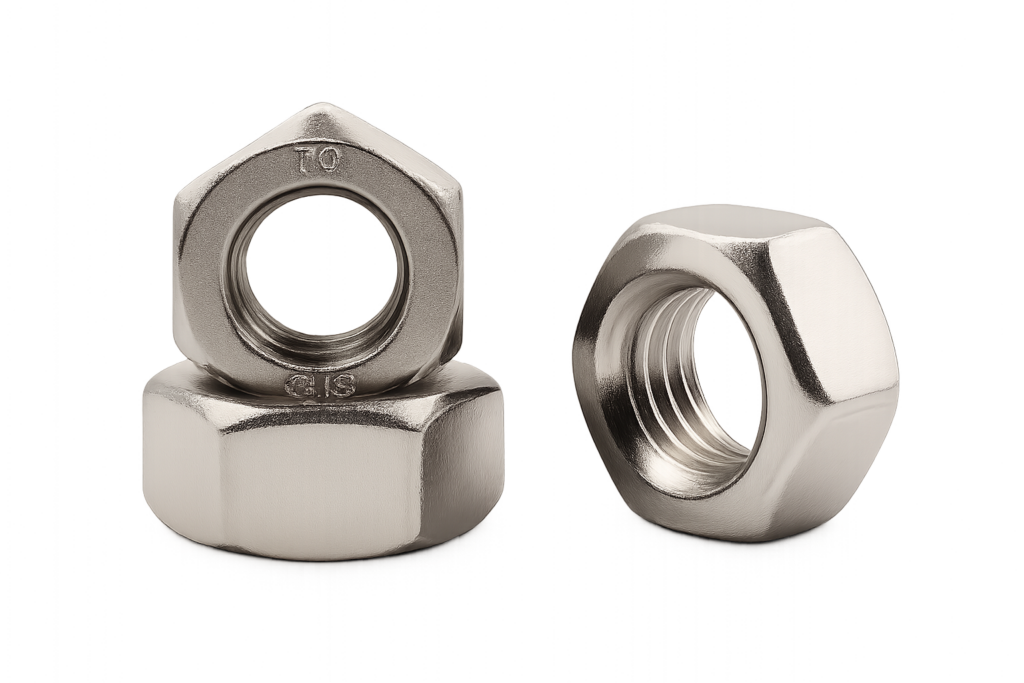

Tuerca hexagonal inoxidable métrico A4
Tuerca Inoxidable
Tuerca hexagonal inoxidable métrico A4
Tuerca hexagonal métrica fabricada en acero inoxidable A4-80, diseñada para aplicaciones de alta resistencia a la corrosión en ambientes marinos, químicos e industriales exigentes.
- Norma: DIN 934
- Tipo: Tuerca hexagonal métrica
- Material: Acero inoxidable A4-80
- Propiedades mecánicas: DIN 267 Parte 11 (A4-80)
- Rosca: 6H según ISO 724 / ISO 965-1
- Marcado: Identificación del fabricante + A4-80
- Aplicación: Ambientes corrosivos, marinos y químicos Tarjetas UI
DIMENSIONES
DIN 934
MATERIAL
Acero inoxidable A4-80
HILOS
Métrica 6H
MARCADO
Fabricante + A4-80
FINALIZADO
ASTM A380 / A380M
TABLA INFORMATIVA

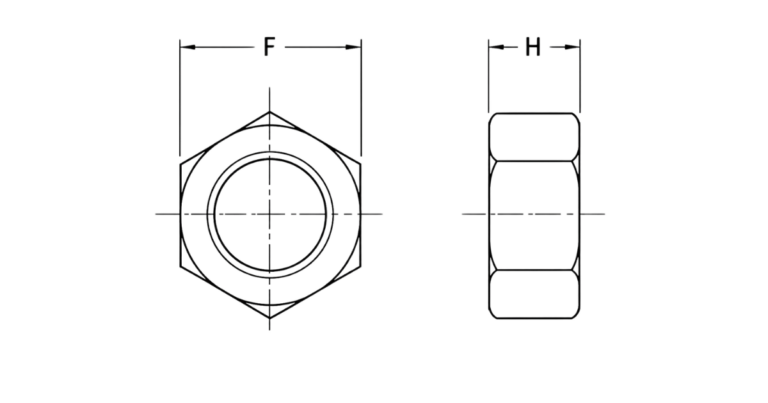

| Tamaño nominal | F Ancho entre caras |
H Grosor |
||
|---|---|---|---|---|
| Max. | Min. | Max. | Min. | |
| M1 | 2.5 | 2.4 | 0.8 | 0.55 |
| M1.2 | 3 | 2.9 | 1 | 0.75 |
| M1.4 | 3 | 2.9 | 1.2 | 0.95 |
| M1.6 | 3.2 | 3.02 | 1.3 | 1.05 |
| M2 | 4 | 3.82 | 1.6 | 1.35 |
| M2.5 | 5 | 4.82 | 2 | 1.75 |
| M3 | 5.5 | 5.32 | 2.4 | 2.15 |
| M3.5 | 6 | 5.82 | 2.8 | 2.55 |
| M4 | 7 | 6.78 | 3.2 | 2.9 |
| M5 | 8 | 7.78 | 4 | 3.7 |
| M6 | 10 | 9.78 | 5 | 4.7 |
| M7 | 11 | 10.73 | 5.5 | 5.2 |
| M8 | 13 | 12.73 | 6.5 | 6.14 |
| M10 | 17 | 16.73 | 8 | 7.64 |
| M12 | 19 | 18.67 | 10 | 9.64 |
| M14 | 22 | 21.67 | 11 | 10.3 |
| Tamaño nominal | F Ancho entre caras |
H Grosor |
||
|---|---|---|---|---|
| Max. | Min. | Max. | Min. | |
| M16 | 24 | 23.67 | 13 | 12.3 |
| M18 | 27 | 26.16 | 15 | 14.3 |
| M20 | 30 | 29.16 | 16 | 14.9 |
| M22 | 32 | 31 | 18 | 16.9 |
| M24 | 36 | 35 | 19 | 17.7 |
| M27 | 41 | 40 | 22 | 20.7 |
| M30 | 46 | 45 | 24 | 22.7 |
| M33 | 50 | 49 | 26 | 24.7 |
| M36 | 55 | 53.8 | 29 | 27.4 |
| M39 | 60 | 58.8 | 31 | 29.4 |
| M42 | 65 | 63.1 | 34 | 32.4 |
| M45 | 70 | 68.1 | 36 | 34.4 |
| M48 | 75 | 73.1 | 38 | 36.4 |
| M52 | 80 | 78.1 | 42 | 40.4 |
| M56 | 85 | 82.8 | 45 | 43.4 |
| M60 | 90 | 87.8 | 48 | 46.4 |
| M64 | 95 | 92.8 | 51 | 49.1 |
| M68 | 100 | 97.8 | 54 | 52.1 |
| M72 | 105 | 102.8 | 58 | 56.1 |
| M76 | 110 | 107.8 | 61 | 59.1 |
| M80 | 115 | 112.8 | 64 | 62.1 |
| M85 | 120 | 117.8 | 68 | 66.1 |
| M90 | 130 | 127.5 | 72 | 70.1 |
| M100 | 145 | 142.5 | 80 | 78.1 |
| M110 | 155 | 152.5 | 88 | 85.8 |
| M125 | 180 | 177.5 | 100 | 97.8 |
| M140 | 200 | 195.4 | 112 | 109.8 |
| M160 | 230 | 225.4 | 128 | 125.5 |
