Tuercas

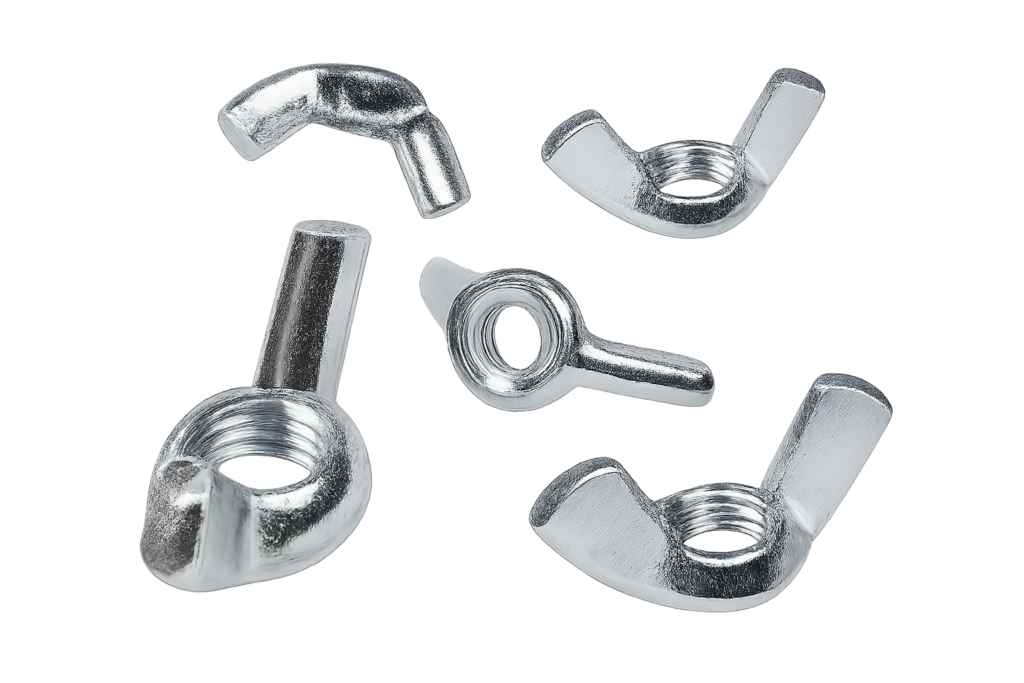

Tuerca de Mariposa
Son las tuercas más fáciles de apretar y aflojar a mano y se utilizan comúnmente para sujetar piezas que requieren desmontaje frecuente, como paneles de acceso y tapas. Las aletas ofrecen mayor palanca que las tuercas de cabeza moleteada, lo que permite aplicar mayor par y lograr un ajuste más firme. El acero galvanizado ofrece mejor resistencia a la corrosión frente al acero simple, resistiendo la exposición ocasional a la humedad.
- Material: Nailon 6/6 debe cumplir con la normativa RoHS actual
- Roscas: ASME B1.1, UNC y UNF, Clase 2B
DIMENSIONES
NA
MATERIAL
Nailon 6/6 (cumple RoHS)
HILOS
ASME B1.1, UNC y UNF, Clase 2B
MARCADO
NA
FINALIZADO
NA

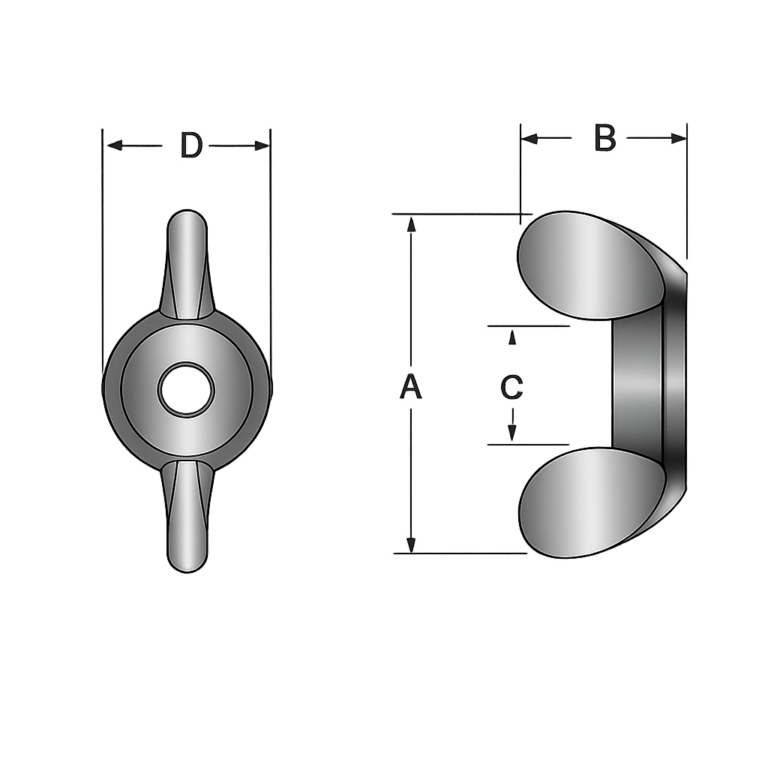

TABLA INFORMATIVA
| Tamaño nominal | A Extensión del ala |
B Altura del ala |
C Entre alas |
D Diámetro |
||||
|---|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | |
| #4 | 0.89 | 0.91 | 0.47 | 0.49 | 0.22 | 0.24 | 0.39 | 0.41 |
| #6 | 0.89 | 0.91 | 0.47 | 0.49 | 0.22 | 0.24 | 0.39 | 0.41 |
| #8 | 0.89 | 0.91 | 0.47 | 0.49 | 0.22 | 0.24 | 0.39 | 0.41 |
| #10 | 0.89 | 0.91 | 0.47 | 0.49 | 0.22 | 0.24 | 0.39 | 0.41 |
| 1/4 | 1.35 | 1.37 | 0.70 | 0.72 | 0.35 | 0.37 | 0.64 | 0.66 |
| 5/16 | 1.37 | 1.39 | 0.71 | 0.73 | 0.35 | 0.37 | 0.64 | 0.66 |
| 3/8 | 1.37 | 1.39 | 0.71 | 0.73 | 0.35 | 0.37 | 0.64 | 0.66 |
| 3/8 | 1.39 | 1.41 | 0.71 | 0.73 | 0.35 | 0.37 | 0.63 | 0.65 |
| 7/16 | 1.75 | 1.77 | 0.89 | 0.91 | 0.55 | 0.57 | 0.84 | 0.86 |
| 1/2 | 1.75 | 1.77 | 0.89 | 0.91 | 0.55 | 0.57 | 0.84 | 0.86 |
| 9/16 | 1.75 | 1.77 | 0.89 | 0.91 | 0.55 | 0.57 | 0.84 | 0.86 |
